Custom Battery - Welche Werte werden benötigt

[kobi80]

Moin
Ich lese die Solarbatterie Werte über MQTT aus.
Welche Werte benötigt nun EVCC genau bzw. wie muss die config dazu aussehen?

aktuelle Lade/entlade Leistung in W der Batterie > solar_assistant/total/battery_power/state
Batterieladezustand > solar_assistant/total/battery_state_of_charge/state

meters:
- name: battery
  type: custom
  **????**:    ## aktuelle Lade-/Entladeleistung in W der Batterie
    source: mqtt
    broker: 192.168.1.28:1883
    topic:  solar_assistant/total/battery_power/state
    scale: 1

  **?????**:   ## Batterieladezustand
    source: mqtt
    broker: 192.168.1.28:1883
    topic: solar_assistant/total/battery_state_of_charge/state
    scale: 1

[VolkerK62]

power und soc
den broker muss du separat konfigurieren. siehe https://docs.evcc.io/docs/reference/configuration/mqtt

So sieht mein battery-part aus

- name: battery
  type: custom
  power:  # Shelly EM Stromzange 1
    source: http
    uri: http://192.168.178.21/emeter/0
    jq: .power
  soc:
    source: mqtt
    topic: Haus/Bat_SoC
    timeout: 60m
  capacity: 7.5

[kobi80]

Habe ich nun eingetragen:

 - name: battery
   type: custom
   power:
     source: mqtt
     broker: 192.168.1.28:1883
     topic: solar_assistant/total/battery_power/state
     jq: .power
   soc:
     source: mqtt
     broker: 192.168.1.28:1883
     topic: solar_assistant/total/battery_state_of_charge/state
     timeout: 60m
   capacity: 3.4

Die Daten werden auch empfangen.

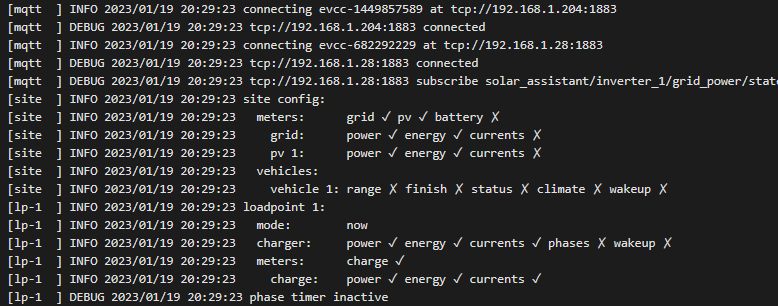

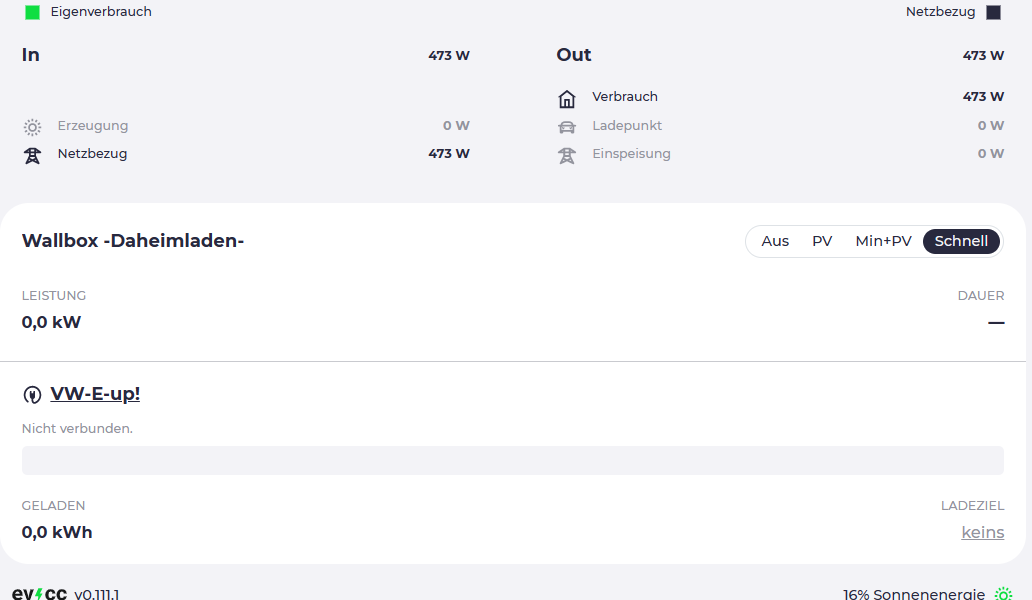

das X bei Battery stört mich ein wenig...

Muss ich das nicht auch irgendwo sehen ?

[premultiply]

Nö, schließlich ist das meter nicht der site entsprechend zugeordnet.

[kobi80]

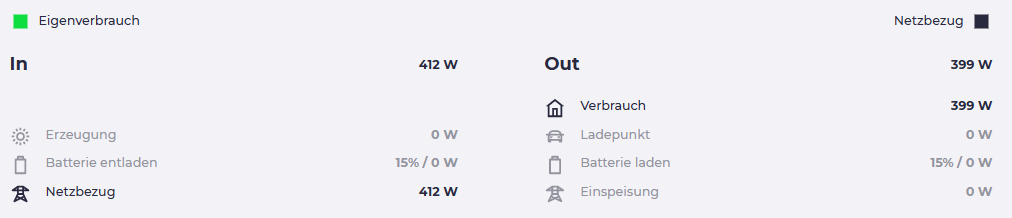

Danke. nun gehts.

[andig]

@kobi80 formatier bitte deine Postings, sonst ist das yaml nixht lesbar

[kobi80]

Mir ist doch noch ein Fehler aufgefallen.
Wenn die Batterie geladen wird, dann wird keine Ladeleistung angezeigt, nur der SOC.
Zudem habe ich im Protokoll folgende Fehlermeldung:

[site  ] DEBUG 2023/02/13 14:07:11 pv power: 397W
[site  ] ERROR 2023/02/13 14:07:12 battery 1 power: jq: query failed: expected an object but got: number (220)
[site  ] DEBUG 2023/02/13 14:07:12 battery soc: 48%
[site  ] DEBUG 2023/02/13 14:07:12 battery power: 0W
[site  ] DEBUG 2023/02/13 14:07:12 grid power: 3W
[site  ] DEBUG 2023/02/13 14:07:12 site power: 3W
[lp-1  ] DEBUG 2023/02/13 14:07:12 charge currents: [0 0 0]A
[lp-1  ] DEBUG 2023/02/13 14:07:12 charger status: A
[site  ] DEBUG 2023/02/13 14:07:16 ----
[lp-1  ] DEBUG 2023/02/13 14:07:16 charge power: 0W
[site  ] DEBUG 2023/02/13 14:07:16 pv power: 397W
[site  ] ERROR 2023/02/13 14:07:17 battery 1 power: jq: query failed: expected an object but got: number (220)
[site  ] DEBUG 2023/02/13 14:07:17 battery soc: 48%
[site  ] DEBUG 2023/02/13 14:07:17 battery power: 0W
[site  ] DEBUG 2023/02/13 14:07:17 grid power: 11W
[site  ] DEBUG 2023/02/13 14:07:17 site power: 11W
[lp-1  ] DEBUG 2023/02/13 14:07:17 charge currents: [0 0 0]A
[lp-1  ] DEBUG 2023/02/13 14:07:17 charger status: A
[site  ] DEBUG 2023/02/13 14:07:21 ----
[lp-1  ] DEBUG 2023/02/13 14:07:21 charge power: 0W
[site  ] DEBUG 2023/02/13 14:07:21 pv power: 400W
[site  ] ERROR 2023/02/13 14:07:22 battery 1 power: jq: query failed: expected an object but got: number (220)

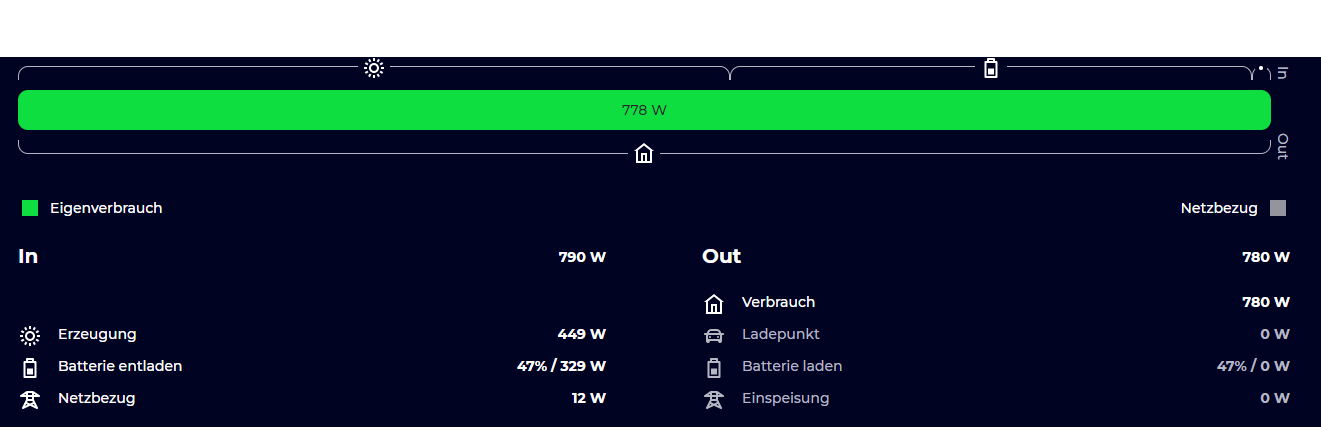

Nehme ich den Eintrag " jq: .power" von Volker raus, dann wird mir zwar die Ladeleistung angezeigt, aber unter ENTLADEN

- name: my_battery
  type: custom
  power:
    source: mqtt
    topic: solar_assistant/total/battery_power/state
    #jq: .power
  soc:
    source: mqtt
    topic: solar_assistant/total/battery_state_of_charge/state
    timeout: 60m
  capacity: 3.4

[VolkerK62]

Dann gibt dein topic keine JSON aus, sondern direkt den Wert. Wenn die Richtung nicht stimmt musst du noch ein scale: -1 einfügen

[kobi80]

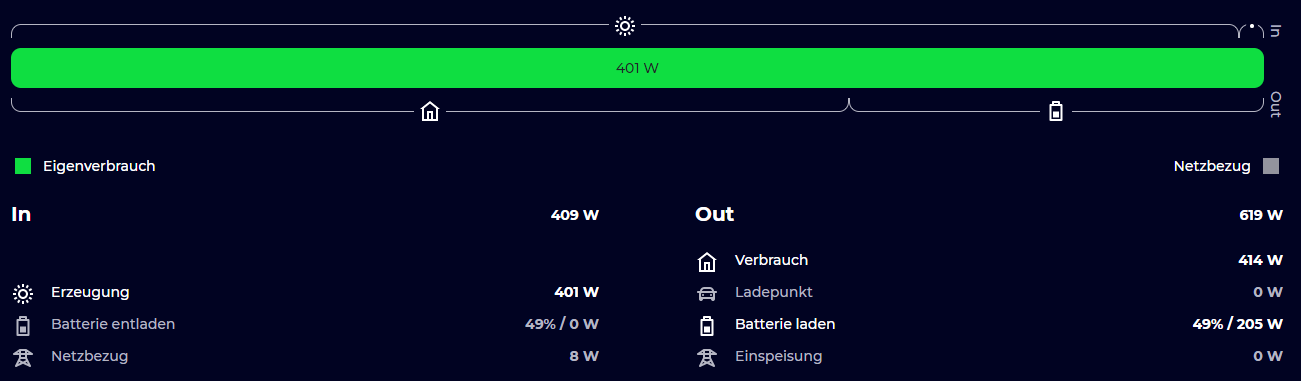

verrückt.. und schon gehts.. Danke !

[andig]

Vorzeichen siehe evcc-io/docs#317

verrückt

Isso :)

[kobi80]

ja..schon klar.. aber wo steht das in der Doku, dass es den scale Parameter gibt für Custom Meter:
erwartet hätte ich den Hinweis hier: https://docs.evcc.io/docs/reference/configuration/meters#custom

es steht zwar hier, aber der Befehl ist nicht aufgeführt oder verlinkt

auch wird es hier einmal beschrieben, aber das konnte ich nicht in Verbindung bringen, dass man das für Meter nutzen kann. Steht zwar "klein" im ersten Absatz bei Plugins, aber das habe ich überlesen, da es für mich nicht offensichtlich war, dass es zu Custom gehört. Hab nur Plugins gelesen.. HTTP, MODBUS....
https://docs.evcc.io/docs/reference/plugins/#calc-nur-lesen

trotzdem Danke für die schnelle Hilfe.

[frog60]

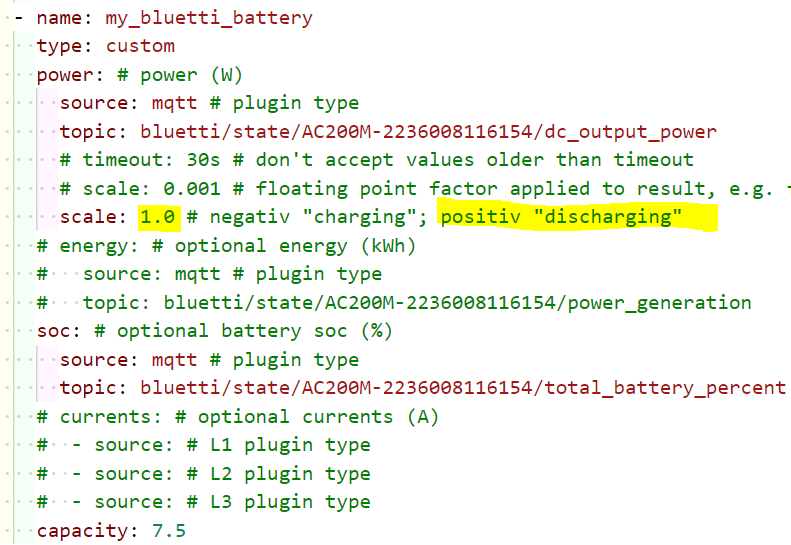

Die Vorzeichen wurden korrekt definiert, jedoch wird das Entladen der 222W von "battery 2" nicht angezeigt:
...
[site ] DEBUG 2023/02/23 15:10:25 battery 1 power: -891W
[site ] DEBUG 2023/02/23 15:10:26 battery 1 soc: 80%
[site ] DEBUG 2023/02/23 15:10:26 battery 2 power: 222W
[site ] DEBUG 2023/02/23 15:10:26 battery 2 soc: 20%
[site ] DEBUG 2023/02/23 15:10:26 battery soc: 31%
[site ] DEBUG 2023/02/23 15:10:26 battery power: -669W
..
Meine Vermutung ist, dass die Entladeleistung "battery 2" von der Ladeleistung "battery 1" abgezogen wird, jedoch die Entladeleistung "battery 2" nicht angezeigt wird.

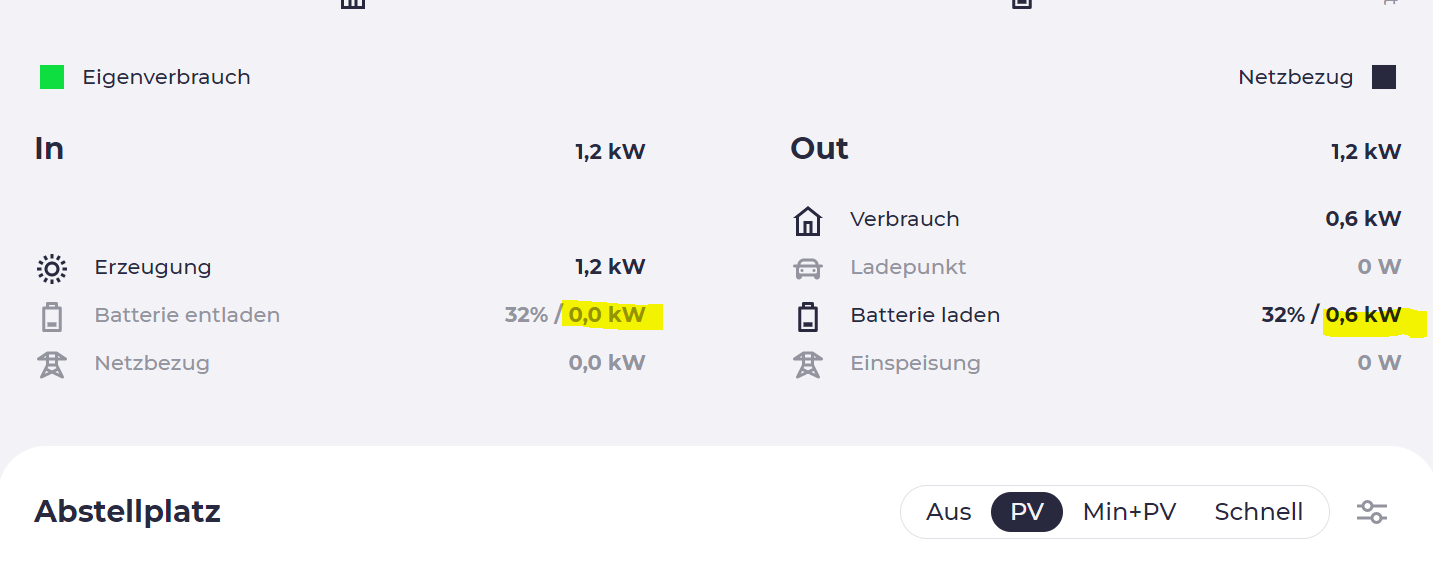

Im Screen (linke Seite) wird jedoch keine Entladung mit 222W angezeigt - alles ausgegraut.

[VolkerK62]

Deine Vermutung ist richtig. Es wird nur der Gesamtwert ausgegeben.

[andig]

So ist es. In Summe wird geladen, also anzeige rechts.

[frog60]

Links muss die Summe (W) aller Batterien im Zustand "Discharge" (+) und rechts muss die Summe (W) aller Batterien im Zustand "Charge" (-). Aktuell wird hier nicht differenziert, sondern die falsche Summe gebildet.

O.k. @VolkerK62 danke für die Analyse. Heißt dann keine Änderung der Darstellung ? - entscheidend ist nur das Vorzeichen der Summe ob rechts oder links angezeigt wird. Eine Seite bleibt dann immer "0" (W).

[VolkerK62]

Der Gesamtwert ist der, auf den es ankommt.
Was soll denn die Regelung machen, wenn Hausspeicher sowohl ge- als auch entladen wird?
Soll dann die Wallbox-Leistung erhöht oder gesenkt werden?

[frog60]

Für die Berechnung der verfügbaren Wallbox-Leistung ist die Summenbildung aus allen Batterien, die entladen und laden natürlich absolut o.k.

Nur wenn man die Möglichkeit anbietet unterschiedliche Batterieinstanzen zu konfigurieren, hätte ich erwartet, dass ich auf dem Screen auch jeweils die Summe der Entladeleistungen der Batterien (links im Screen) und die Summe der Ladeleistungen der Batterien (rechts im Screen) angezeigt bekommen und nicht die Summe entweder recht oder links, abhängig vom Vorzeichen der Gesamtsummenbildung.

Hintergrund: Der Benutzer sollte explizit sehen können, dass es Batterien gibt, die aktuell laden bzw. entladen. Vielleicht kann man dann eine falsche Konfiguration erkennen, wenn man hier Batterien "per Logik" zuschaltet. In meinem Fall eine Powerstation.

[VolkerK62]

Du willst verhindern, dass eine Batterie geladen und dadurch die andere gleichzeitig entladen wird?
Also ist deine Powerstation eigentlich ein "vehicle", dass nach dessen Regeln geladen werden soll.
Nachts ist sie dann eine "battery", die die geladene Energie wieder abgibt.
Also eine Art V2H (in klein).

[frog60]

Szenario ist:

Zur Unterstützung der Hausbatterie besitze ich zusätzlich eine Powerstation (eingebunden über mqtt).

Tagsüber lädt diese über eigene PV Module (direkt an der Powerstation angeschlossen - keine AC - DC - AC Verluste).

Nach Sonnenuntergang wird der an der Powerstation über DC angeschlossene Wechselrichter über eine DECT200 "ans Netz zur Einspeisung in das Haus bewegt". I.d.R. speist die Powerstation nur nach Sonnenuntergang ein (ca. 200W) und entlastet damit den Hausspeicher. Bei Sonnenuntergang geht sie wieder vom Netz. Hilft mir in der Übergangszeit bereits autark zu bleiben. Mit einer Leistung der Powerstation von "eingestellten" 200 W liege ich unter dem durchschnittlichen Verbrauch des Hauses und würde damit nie ins Netz einspeisen. War jetzt für mich eine kostengünstige Erweiterung des Speichers. Ein EV kann ich damit natürlich nicht laden ;-)

Im evcc bekomme ich damit nur das Entladen der Powerstation (in der linken Anzeige angezeigt). Das Laden der Powerstation passiert im Hintergrund (exklusive PV Module direkt an die Powerstation angeschlossen) und ist nicht in der Energiebilanz des Hausnetzed sichtbar.

[VolkerK62]

warum soll dann die Powerstation in evcc eingebunden sein?

[frog60]

Weil sie prinzipiell zu jedem Zeitpunkt ins Hausnetz einspeisen kann und damit grundsätzlich eine "Battery" darstellt.

[Schimi1983]

Ich hoffe das sieht jemand wenn ich jetzt noch hier rein schreibe, aber das taucht beim Suchen immer ganz oben auf (Google und Bing) und vielleicht passte s deswegen ja ganz gut :-)

Was trägt man hier bei einem Speicher am besten ein? Die bezogene Menge oder die wieder abgegebene Menge?

#energy: # meter reading in kWh
#  - source: mqtt
#    topic: shelly/0/shellyplugsg3#d0cf13daf7f0#1/Relay0/Energy
´´´

[VolkerK62]

mittlerweile kannst du beides eintragen

#energy: # meter reading in kWh
#  source: const
#  value: 42.5
#returnenergy: # meter reading in reverse direction in kWh (e.g. grid feed-in)
#  source: const
#  value: 12.3
