Les adresses de maisons sont de types "hiérarchiques". Prenons une adresse comme par exemple "15 Rue des Wallons, Louvain-La-Neuve 1348 Belgique". On voit clairement, par ordre de précision "Belgique > 1348 > Louvain-La-Neuve > Rue des Wallons > n°15". Une telle adresse permet de trouver plus facilement l'endroit exact et permet de localiser une élément parmis un groupe d'éléments (rue, ville, village, pays, ...).
Nous utilisons aussi des adresses "plates", comme par exemple: une numéro de compte bancaire IBAN 2165 8454 1234 5123 permet d'indiquer un numéro de compte précis et unique. Ce genre d'adresses est beaucoup plus simple à utiliser mais ne présente aucune informatisation de hiérarchisations. Il est impossible de relier deux numéros de compte en banque en fonction de la ville du propriétaire ou autre.
Les forwarding tables étant vides, celles-ci sont construites au fur et à mesure de l'échange des paquets. Trois échanges sont effectués ; analysons-les en détail :
- C envoie un paquet à B
C commence par envoyer à R3 au Nord-Ouest. R3 n'a jamais reçu de paquet de C. Il ajoute donc une entrée à sa *forwarding table* indiquant que C peut être contacté par le Sud-Est :
| R3 | Dest. | Port. |
|----|-------|-------|
| | C | SE |
R3 ne sachant pas comment joindre B, il *broadcast* dans chacun de ses ports, au Nord-Est et à l'Est.
Considérons en premier lieu le Nord-Est. R3 envoie à R2 par le Nord-Est. R2 n'a jamais reçu de paquet en provenance de C. Il ajoute donc une entrée à sa *forwarding table* indiquant que C peut être contacté par le Sud-Ouest :
| R2 | Dest. | Port. |
|----|-------|-------|
| | C | SW |
R2 ne sachant pas comment joindre B, il *broadcast* dans chacun de ses ports, ici uniquement à l'Ouest. R2 envoie donc à R1 par l'Ouest. R1 n'a jamais reçu de paquet en provenance de C. Il ajoute donc une entrée à sa *forwarding table* indiquant que C peut être contacté par l'Est :
| R1 | Dest. | Port. |
|----|-------|-------|
| | C | E |
R1 ne sachant pas comment joindre B, il *broadcast* dans chacun de ses ports, ici uniquement à l'Ouest. R1 envoie donc à 1 par l'Ouest. A reçoit un message qui ne lui est pas destiné, et s'en débarasse.
Retournons à R3. En même temps que R3 avait envoyé au Nord-Est à R2, R3 envoie à B par l'Est. B reçoit donc le paquet qui lui était destiné.
- A envoie un paquet à C
A commence par envoyer un paquet à R1 à l'Est. R1 reçoit le paquet à destination de C. Au passage, celui-ci découvre qu'il peut contacter A par l'Ouest. Il met donc à jour sa *forwarding table* :
| R1 | Dest. | Port. |
|----|-------|-------|
| | A | W |
| | C | E |
Ensuite, R1 regarde sa *forwarding table* et trouve que C est joignable par l'Est. Il envoie donc le paquet à R2. R2 le reçoit et découvre qu'il peut contacter A par l'Ouest. Il met donc à jour sa *forwarding table* :
| R2 | Dest. | Port. |
|----|-------|-------|
| | A | W |
| | C | SW |
Ensuite, R2 regarde sa *forwarding table* et trouve que C est joignable par le Sud-Ouest. Il envoie donc le paquet à R3. R3 le reçoit et découvre qu'il peut contacter A par le Nord-Est. Il met donc à jour sa *forwarding table* :
| R3 | Dest. | Port. |
|----|-------|-------|
| | A | NE |
| | C | SE |
Ensuite, R3 regarde sa *forwarding table* et trouve que C est joignable par le Sud-Est. Il envoie donc le paquet à C.
Comme on utilise toujours la méthode de "port-forwarding", on aura un problème de paquet qui tourne indéfiniement dans le réseau.
Par exemple, si C envoie un paquet à B, le paquet fera:
- C -> R3
- R3 -> B
- R3 -> R2
- R3 -> R1
- R1 -> A
- R1 -> R3
- et ainsi de suite
Une solution à ce problème serait l'utilisation de routage de vecteurs de distances(distance vector routing) ou de routage par état de lien (link state routing).
Comme l'algorithme de routage permet de trouver le chemin de poids optimal (le plus petit), et qu'il peut y avoir des chemins de poids négatifs dans le graphe, il est possible que l'algorithme parvienne à trouver un cycle de poids négatifs. Après avoir trouvé ce cycle, l'algorithme chercherait à l'emprunter à l'infini, c'est à dire de boucler indéfiniment dans ce cycle afin de minimiser le chemin totale d'une manière tout-à-fait absurde.

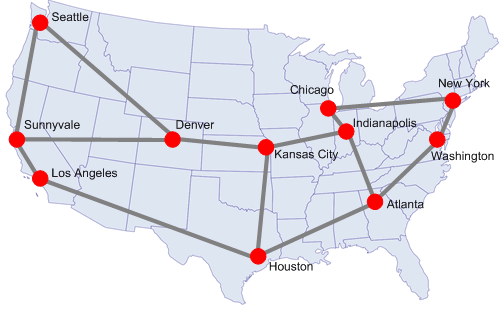

LA - NY: Houston-Atlanta-Washingtown LA - Washingtown: Houston-Atlanta
Pour éviter que l'itinéraire LA-NY passe par Houston et Atlanta, on peut changer le lien "Washingtown-NY" et lui mettre un poids de 3. Ainsi, le chemin de poids idéal passerait par "Sunnydale-Denver-Kansas City-Indianapolis-Chicago".
Il est également possible de définir des poids tels que le chemin "Los Angeles-New York" et "New York-Los Angeles" passe par des chemins tout-à-fait différents. Mais pour faire ceci, il faut pouvoir définir des liens qui ne sont pas bidirectionnels et qui présentent un poids différent dans un sens et dans l'autre.
Peut-on avoir un lien entre "Denver" et "Kansas City" tel qu'aucun autre intinéraire ne fasse transiter de paquets dans ce chemin? Non car il faudrait que ce lien ait un poids inférieur à 4 sinon les paquets entre "Denver" et "Kansas City" transiteraient par un lien indirect via "Sunnydale LosAngeles Houston". Or, si le poids est inférieur à 4, les paquets entre "Seatle" et "Kansas City" transiterons par "Denver".
Ceci est une solution possible qui permet de parfois emprunter le chemin voulu. Il est cependant impossible de forcer l'utilisation de ce chemin en particulier car si on augmente le lien B-A, le chemin E->A se fera via B et D.
Il suffit (par exemple) de donner les coûts suivants aux liens :
A-B = 1A-D = 3B-D = 1B-E = 1D-F = 1E-F = 2
Étant donné que dans source routing, les liens à utiliser sont listés explicitement dans les paquets, n'importe quel chemin peut être employé pour aller de R1 à R4.
Non, ce n'est pas possible, car lorsque les paquets arrivent en R2, ils ne peuvent emprunter qu'un seul chemin pour se rendre en R5 : celui qui est indiqué dans la table de forwarding de R2.
Il n'est pas possible d'imposer ces chemins dans le cas de distance vectors ou de link state packets, parce-que, à nouveau, R2 n'a qu'une seule entrée pour R4 dans sa table de routage.
En revanche, avec des circuits virtuels, il est possible d'utiliser un certain label pour le premier chemin et un label différent pour le deuxième chemin. Dans le cas, R1 spécifierait le premier label pour rejoindre R4, et R3 le second. Les circuits virtuels permettent ainsi d'avoir deux interfaces différentes dans leur table de routage pour rejoindre la même destination.
En donnant le même poids à chaque lien, les deux chemins les plus courts sont naturellement ceux demandés par l'énoncé.
Le lien ne servira à rien, car les tables de forwarding sont déjà fixées : lorsqu'un paquet est reçu par un noeud, il ne sera jamais envoyé sur toutes ses interfaces.
