RayMarching with LLM support

ФПМИ МФТИ весна 2025

Булдаков Арсений Б05-416

Проект представляет собой систему генерации и рендеринга 3D-сцен по текстовому описанию с использованием технологии RayMarching.

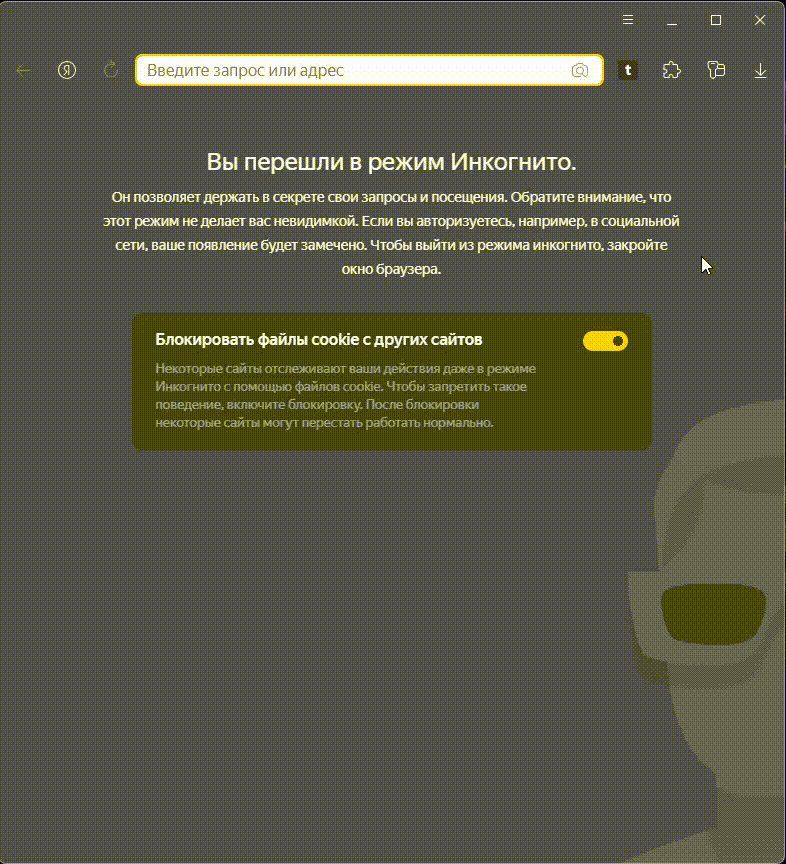

Демонстрация работы:

Содержание

  1. Что сделано и что осталось сделать
  2. Быстрый старт
  3. Библиотеки
  4. Архитектура
  5. Линтинг
  6. Тесты
  7. Как пользоваться движком?
  8. Как устроен движок?
  9. Вопросы и предложения

Что сделано и что осталось сделать

  • 3D движок
    • Простые фигуры
    • Простое освещение
    • Простые материалы
    • Динамическое освещение с помощью трассировки лучей
    • Гамма-коррекция
    • Антиалиасинг
    • Рендеринг фракталов
  • Обработка текстового описания
    • Не успел сделать (
  • Фронтенд
    • Веб-интерфейс
  • Развёртывание
    • Docker
    • CI/CD

Быстрый старт

Минимальные требования:

Шаг 1. Клонируем репозиторий

git clone https://gitlab.com/g8150507/raymarching-with-llm-support.git --depth 1

Шаг 2. Настройка переменных окружения В репозитории есть файл .env.template, в котором указаны переменные окружения. Вам нужно создать файл .env и заполнить его своими значениями. Например:

POSTGRES_USER=root
POSTGRES_PASSWORD=you-better-change-this
POSTGRES_HOST=postgres
POSTGRES_PORT=5432
POSTGRES_DB=root

SECRET_KEY=you-better-change-this

RABBITMQ_HOST=rabbitmq
RABBITMQ_DEFAULT_USER=root
RABBITMQ_DEFAULT_PASS=you-better-change-this

Шаг 3. Запуск приложения

docker compose up

Шаг 4. Перейдите по адресу http://localhost:8000 и посмотрите на приложение)

Технологический стек

Название Описание
numba-cuda Just in time compilator. Используется для ускорения вычислений на CUDA ядрах
numpy Библиотека для работы с многомерными массивами и матрицами. Используется для хранения вершин, нормалей и других данных
PIL Библиотека для работы с изображениями. Используется для сохранения и отображения изображений
NiceGUI Библиотека для создания графического интерфейса. Используется для создания интерфейса приложения
FastAPI Веб-фреймворк для создания API. Используется для создания API приложения

Где requirements.txt?

Я решил использовать в данном проекте uv. Вместо requirements.txt используется pyproject.toml и uv.lock. Для ручной установки зависимостей нужно выполнить команду

uv sync

Архитектура

flowchart TD
    User[<img src='https://www.svgrepo.com/show/525577/user-circle.svg' width='40' height='40' />]
    3DEngine[<img src='https://www.svgrepo.com/show/163326/coordinates.svg' width='40' height='40' />]
    UI[<img src='https://upload.wikimedia.org/wikipedia/commons/thumb/0/0e/Logo_nicegui_black.svg/500px-Logo_nicegui_black.svg.png?20231119060036' width='40' height='40' />]
    Postgre[<img src='https://www.svgrepo.com/show/354200/postgresql.svg' width='40' height='40' />]
    RabbitMQ[<img src='https://www.svgrepo.com/show/354250/rabbitmq-icon.svg' width='40' height='40' />]

    User --> UI
    UI --> RabbitMQ
    UI --> Postgre
    RabbitMQ --> 3DEngine
Loading

Линтинг

Для линтинга используется ruff

Для запуска линтинга сервис engine нужно выполнить команду

cd engine
uvx ruff check

Для запуска линтинга сервиса user_interface нужно выполнить команду

cd user_interface
uvx ruff check

Тесты

Увы, их нет (

Как пользоваться движком?

Движок принимает на вход JSON сцены следующего вида

{
    "width": 1080,                       // Ширина выходного изображения в пикселях
    "height": 720,                       // Высота выходного изображения в пикселях
    "filename": "cornell1",              // Базовое имя для сохраняемого файла (без расширения)
    "max_ray_march_steps": 1024,         // Максимальное количество шагов ray marching'а до срабатывания ограничения
    "max_ray_cast_depth": 1,             // Глубина рекурсии для лучей (отражения/преломления)
    "paths_per_pixel": 4,                // Количество сэмплов на пиксель для патч-трейсинга
    "max_dist": 1000000.0,               // Максимальная дистанция видимости (дальность рендеринга)
    "epsilon": 0.0005,                   // Точность определения пересечения (шаг точности)
    "sky": "empty",                      // Тип фона ["empty", "mountains", "space"]
    "gamma_correction": 1,               // Коэффициент гамма-коррекции (1.0 = отключено)
    "threadsperblock": 16,               // Размерность блоков потоков CUDA (оптимизация для GPU)
    "SSAA": 1,                           // Коэффициент суперсэмплинга (антиалиасинг)

     "cam": {
        "position": [1.81, 0, 0],        // Позиция камеры в мировых координатах (x,y,z)
        "direction": [1, 0, 0],          // Вектор направления взгляда (нормализованный)
        "up": [0, 0, 1],                 // Вектор "вверх" для камеры (обычно [0,0,1] или [0,1,0])
        "fov": 90                        // Угол обзора в градусах (перспективная проекция)
    },

    "world": [
        {
            "type": "cube",              // Тип объекта ["cube", "sphere", "torus", "mandelbulb"]
            "center": [3, 0, -1.5],      // Центр объекта в мировых координатах
            "scale": 1,                  // Масштаб объекта (единичный размер)
            "material": {
                "type": "diffuse",       // Тип материала ["diffuse", "metal", "glass", "emissive"]
                "color": [0.7, 0.7, 0.7] // RGB цвет [0..1] для диффузных материалов
            },
            "rotation": [0, 0, 0]        // Углы Эйлера вращения (в градусах)
        }
    ]
}

Как устроен движок?

В основе движка лежит алгоритм RayMarching. Каждый элемент сцены описывается функцией расстояния (SDF), вычисляющей минимальную дистанцию от произвольной точки до поверхности объекта.

Возьмем, к примеру, сферу. Её можно задать следующей SDF-функцией:

$$ \text{SDF}_{\text{sphere}}(\mathbf{p}) = \left| \mathbf{p} - \mathbf{c} \right| - r $$

Вот результат её визуализации:

Перед нами простая белая сфера — ничего лишнего.

Добавим базовое освещение: сделаем пиксели ярче, если их нормаль направлена ближе к источнику света.

Может показаться, что освещение работает некорректно, так как подсвечивается лишь одна полусфера. Но на самом деле это физически точный результат.

В привычной нам среде объекты часто освещены рассеянным светом от множества источников — солнца, неба, искусственного освещения. Но в космическом вакууме, где свет исходит только от одной звезды, мы увидим именно такой эффект: резкую границу между освещённой и тёмной стороной.

Это хорошо заметно на фотографиях планет:

Как видно, у них тоже ярко выражена "дневная" и "ночная" сторона — ровно как в нашем рендере. Так что всё работает как задумано!

Сейчас сфера имеет цвет [1.0, 1.0, 1.0] — это классический белый в RGB-формате (где значения ограничены диапазоном от 0 до 1). Однако если поэкспериментировать и выйти за эти границы, можно получить неожиданные визуальные эффекты:

Выглядит стильно, хотя и не имеет практического применения.

Пока изображение выглядит «рваным», с чёткими ступенчатыми переходами. Но это временно — дальше мы разберём, как добавить сглаживание для более плавного рендера.

Сейчас мы можем добавить базовые тени. Алгоритм прост:

  1. Находим точку пересечения луча с объектом
  2. Вычисляем нормаль к поверхности
  3. Пускаем дополнительный луч к источнику света
  4. Если луч перекрыт другим объектом — точка в тени

Результат:

Недостаток: такие тени получаются резкими и неестественными. Поэтому переходим к более продвинутой системе — трассировка лучей.

Добавляем два типа материалов:

  1. Диффузный — отражает свет равномерно во всех направлениях (как матовая поверхность)

  2. Светящийся — сам является источником света (цвет добавляется прямо в пиксель)

Принцип рендеринга:

  • Если луч попадает на светящийся материал — сразу возвращаем его цвет
  • Если на диффузный — случайно отражаем луч и продолжаем трассировку
  • Если после нескольких отскоков луч не встретил источник света — пиксель остаётся чёрным

Иллюстрация:

Первая попытка:

Проблема: изображение получается «шумным», так как для каждого пикселя используется только один случайный луч.

Чтобы исправить это, необходимо использовать метод Монте-Карло, когда мы выбираем несколько направлений и усредняем результат.

Добавим большой источник света и посмотрим на результат:

1 луч на пиксель

10 лучей на пиксель

100 лучей на пиксель

1000 лучей на пиксель

Чем больше лучей — тем плавнее и реалистичнее результат.

Добавим новый материал — металл. Вместо того, чтобы выбирать случайное направление, мы будем отражать луч относительно нормали к поверхности.

Особенности:

  • Луч отражается зеркально (угол падения = углу отражения)
  • Цвет металла влияет на оттенок отражения

Результат:

Сейчас изображение выглядит блёклым и неестественным. Это происходит потому, что:

  • Человеческое зрение воспринимает яркость нелинейно
  • Стандартные дисплеи работают в sRGB-пространстве

Решение:

  • Гамма-коррекция (степень 2.2) - компенсирует нелинейность восприятия

  • Tone mapping - адаптирует HDR-цвета к диапазону дисплея

Результат после применения:

Разница очевидна - цвета стали насыщенными и естественными.

Сейчас, если луч никуда не попал, мы красим его в чёрный. Но мы можем добавить скайбокс — текстуру, которая будет отображаться в фоновом режиме.

Добавим два скайбокса:

  • Горы
  • Космос

Картинку гор я подрезал у автора Capricorn4049 с этого сайта В описании сказано, что при иcпользовании нужно указать автора. Поэтому вот указываю.

Посмотрим на результат:

Пришло время бороться с ступенчатыми переходами.

Самый простой способ - это сделать суперсэмплинг (SSAA) - рендерить изображение в 4 раза больше, а потом уменьшить его до нужного размера. Это позволяет сгладить резкие переходы. Остаётся только выбрать, как именно уменьшать изображение. Я выбрал метод Lanczos, так как он даёт наилучший результат.

Вот разные методы уменьшения изображения:

BICUBIC

BILINEAR

BOX

HAMMING

LANCZOS

NEAREST

Ещё один способ борьбы с ступенчатыми переходами - это использовать антиалиасинг. Он работает по тому же принципу, что и суперсэмплинг, но вместо того, чтобы рендерить изображение в 4 раза больше, он просто добавляет шум к лучам, которые мы пускаем

Нужно только выбрать на сколько процентов добавлять шум. Я выбрал 0.15% от длины луча. Это позволяет получить хороший результат без сильного ухудшения качества.

Вот разные проценты добавления шума:

1%

0.5%

0.15%

0.025%

Добавим ещё один простой объект - куб. Он описывается SDF-функцией, которая вычисляет расстояние от точки до поверхности куба.

$$ \text{SDF}_{\text{cube}}(\mathbf{p}) = \max\left( \left| p_x - c_x \right| - s_x, \left| p_y - c_y \right| - s_y, \left| p_z - c_z \right| - s_z \right) $$

Пришло время добавить более интересные объекты.

Как я уже говорил, каждый объект описывается знаковой формулой расстояния, поэтому мы можем спокойно отрисовывать объекты с бесконечной кривизной. Например, фракталы.

Самым красивым, на мой взгляд, и простым фракталом является вот такой трёхмерный аналог множества Мандельброта. Описывается он вот такой итеративной формулой.

$$ \text{SDF}_{\text{mandelbulb}}(\mathbf{p}) \approx \frac{1}{2} \cdot \frac{\log r \cdot r}{dr} \cdot s $$ Где: $$ \begin{align*} r &amp;= |\mathbf{z}| \\ \theta &amp;= \arccos\left(\frac{z_z}{r}\right) \\ \phi &amp;= \arctan2(z_y, z_x) \\ \mathbf{z} &amp;= r^n \cdot \left[ \begin{array}{c} \sin(n\theta)\cos(n\phi) \\ \sin(n\theta)\sin(n\phi) \\ \cos(n\theta) \end{array} \right] + \mathbf{p}_{\text{local}} \\ dr &amp;= r^n \cdot n \cdot dr + 1 \end{align*} $$

Результат:

Это выглядит просто невероятно, особенно на фоне космоса. По правде говоря, это мой любимый рендер из всех сделанных в проекте.

На последок, попробуем повторить эксперимент Корнелла. Известный как Корнеловская коробка. Это классический тест для рендеринга, который позволяет проверить качество освещения и материалов.

Кстати, если поставить глубину отражения лучей равной единице, то можно получить вот такой результат.

Довольно интересно, не правда ли?

Далее идут ещё больше рендеров, которые я успел сделать.

Можно заметить, что металлическое множество мандельброта выглядит хуже, чем диффузный. Сложно сказать с чем это связано. Наверное, мы просто не привыкли видеть металлические фракталы в обычной жизни)

А вот тут можно увидеть, как красиво сочетаются тени и полутени. Без трассировки лучей это было бы невозможно.

Вопросы и предложения

Возможен ли запуска без GPU от Nvidia?

Нет. Движок использует CUDA для ускорения вычислений. Если у вас нет GPU от Nvidia, вы можете попробовать запустить эмуляцию CUDA на CPU. Я пытался - у меня не получилось. Поэтому проект нативно не поддерживает рендеринг на CPU. Даже если вы сможете запустить, производительность будет очень низкой. Если у вас есть GPU от AMD, вы можете попробовать использовать ROCm, но я не тестировал. Скорее всего работать не будет.

Проверка версии CUDA

Запустите команду

 nvidia-smi

Вы должны увидеть что-то такое

+-----------------------------------------------------------------------------------------+
| NVIDIA-SMI 576.28                 Driver Version: 576.28         CUDA Version: 12.9     |
|-----------------------------------------+------------------------+----------------------+
| GPU  Name                  Driver-Model | Bus-Id          Disp.A | Volatile Uncorr. ECC |
| Fan  Temp   Perf          Pwr:Usage/Cap |           Memory-Usage | GPU-Util  Compute M. |
|                                         |                        |               MIG M. |
|=========================================+========================+======================|
|   0  NVIDIA GeForce RTX 3060      WDDM  |   00000000:01:00.0  On |                  N/A |
|  0%   43C    P8             17W /  170W |    1796MiB /  12288MiB |     16%      Default |
|                                         |                        |                  N/A |
+-----------------------------------------+------------------------+----------------------+

Если версия CUDA меньше 12.0 или ваша команда выдает ошибку, то вам нужно установить CUDA Toolkit. Вы можете скачать его здесь
